在機械加工中，里也是重要的問題，特別是中型零件，靈活地吊裝，既可以縮短輔助時間，提高勞動生產率，又可以大大減輕工人的體力勞動。

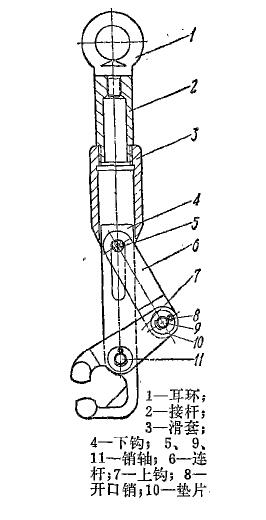

我廠有些車間的生產線采用了如圖所示吊裝工具。此吊裝工具結構簡單、制造容易、使用方便靈活，深受工人歡迎。特別是吊裝七棱八角的零件（十幾公斤左右），更體現其優越性。

使用時吊環1鉤掛在專用吊裝設備上（如電葫蘆、氣缸等），滑套3以其孔的長方形槽與下鉤4配合，當下鉤或上鉤接觸到零件時，下鉤沿長槽上移，并帶動連桿6繞銷軸5轉動（銷軸5固定在滑套3上），上鉤7繞銷軸9轉動。于是上、下鉤張開，并把零件夾住，此時開動吊裝設備，吊鉤抬起，下鉤4下落，上鉤7迴轉，夾緊工件。

吊鉤夾緊部件的形狀、大小，可根據工件形狀、大小具體情況進行設計。
