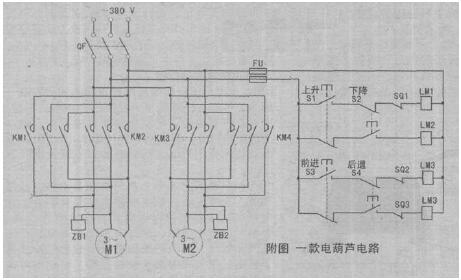

某汽車修理廠的電動葫蘆電路發生故障（電路圖見附圖），就此小編為大家介紹這款電動葫蘆的維修及工作基本原理。

電動葫蘆是主要由三相交流電機、動滑輪起重機構、移動行車及電器控制設備等共同組成的小型起重機械，有提升/下降、與移動行車兩大功能，實現這兩個功能分別是控制兩個電機M1、M2的正、反轉來完成的。

電路主要由控制電路與執行電路兩部分組成。主電路用QF斷路器作短路保護，F(xiàn)U是控制電路熔斷保險管，交流接觸器KM1、KM2、上升開關S1、下降開關S2均是控制升/降電機M1正、反轉的。ZB1、ZB2為電磁制動器工作線圈，電磁制動器裝在電機的端部，以保證在終止電機的某種運轉時，電機能即時停轉（電磁制動器的基本工作原理是在接觸器工作線圈通電電機啟動運轉時，電磁制動器的工作線圈也同時通電，其鐵芯產生的電磁力吸引銜鐵而使之閉合，銜鐵克服彈簧拉力向下移動，迫使制動杠桿向上移動，導致制動器的制動閘瓦克服制動閘瓦彈簧彈力，與電機轉子同軸的閘輪松開，讓電機能正常運轉。

反之，在接觸器工作線圈斷電時，電磁制動器的工作線圈ZB也同時斷電，其鐵芯產生的電磁力消失，銜鐵釋放，銜鐵在彈簧拉力的作用下，使制動杠桿向下移動，導致制動器的制動閘瓦在制動閘瓦彈簧彈力作用下緊緊抱住閘輪，從而使電機轉子迅速停轉，使被提升的工件準確定位。上升、下降開關：S3、S4分別為前進、后退開關。S01為上限位開關，作為提升的終端保護。S02、S03分別為向前、向后運動限位開關，作為前后移動的終端保護。LM1~LM4分別為交流接觸器KM1~KM4工作線圈。
