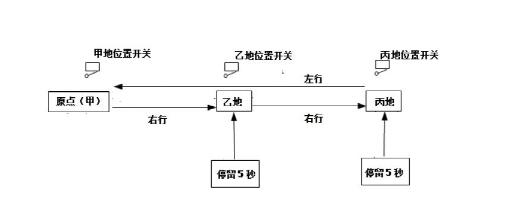

項目任務：圖1電動葫蘆定點運動圖，采用PLC控制，進行設計、安裝與調試并達到工藝要求。

工藝過程：

1、初始：電動葫蘆位于甲地壓動甲地位置開關，原點位置指示燈亮。

2、動作：

a、當按下啟動按鈕SB1，小車向右運動。

b、當電動葫蘆運動至乙地時停止，停留5秒后繼續向右運動。

c、當電動葫蘆運動至丙地時停止，停留5秒后，向左運動。

d、當電動葫蘆向左運動至甲地時停止。原點位置指示燈亮，完成一個完整的工作周期。

工作方式設置為：

1、手動啟動。

2、手動控制：向右運動和向左運動。

3、單周期自動控制：完成一個完整的工作周期后停止。下一工作周期需按啟動按鈕啟動。

4、周期循環自動控制：完成一個完整的工作周期后自動進入下一周期。

運行狀態指示：原點（甲地）位置指示燈顯示。

電路設計裝設必要的電氣保護（如短路、過載等）和聯鎖。
