鋼絲繩電動葫蘆錐形轉子電動機制動原理：

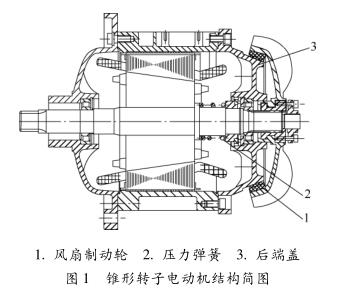

制動部分由裝在電動機轉子上的壓力彈簧、風扇制動輪上的制動環和電動機后端蓋組成。電動機通電后，錐形定子和轉子之間同時產生徑向電磁力及軸向電磁力。軸向電磁力克服了轉子軸位移的摩擦阻力及制動面間靜摩擦阻力，并克服螺旋壓縮彈簧的彈性阻力，使風扇制動輪上的制動環與電動機后端蓋打開，電動機能自由轉動;斷電時，軸向電磁力消失，彈簧回程工作使轉子產生向錐體大端的軸向移動，風扇制動輪的制動環壓緊后端蓋，摩擦力矩迫使電動機迅速停轉達到制動。電動機結構見圖1。

非石棉制動環結構見圖2，用非石棉制動環取代石棉制動環，除材質區別，在電動葫蘆上使用性能應能達到相同功能。
