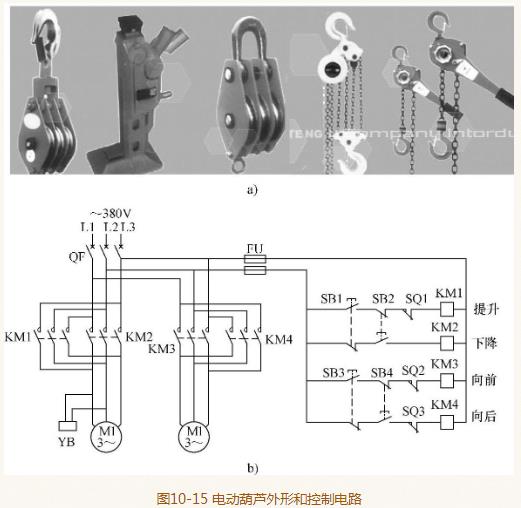

電動葫蘆是一種小型起重機械，多用于設備的吊裝工作。它由吊鉤和移動行車兩部分組成，吊鉤的提升和行車行進各有一臺電動機拖動。提升電動機帶動滾筒轉動，從而帶動吊鉤的提升或下降；行進電動機拖動提升機構在工字梁上水平移動，從而帶動行車前進或后退。其控制電路如圖10-15b所示。

主電路用斷路器QF作斷路保護，接觸器KM1、KM2控制提升電動機M1,KM3、KM4控制行進電動機M2的正反向運行，它們都是靠改變施加于電動機三相電源的相序?qū)崿F(xiàn)正轉或反轉的，YB為電磁制動器，它裝在提升電動機M1的端部，以保證吊鉤的準確定位。

控制電路采用電動機的電動控制電爐，上面兩條支路分別為提升、下降控制，兩支路由懸掛式符合按鈕SB1、SB2來控制起停、SQ1作上限位開關，用于提升的終端保護；下面兩條支路分別為行車的向前、向后移動控制，它們由懸掛式符合按鈕SB3、SB4來控制起停、SQ2、SQ3分別是前、后移動限位開關，作為水平移動的終端保護。熔斷器FU作為短路保護。

前進控制：按下符合按鈕SB3、SB3常閉觸頭先斷開，保證接觸器KM4不會得電吸合，SB3常開觸頭后閉合，接觸器KM3得電吸合，行進電動機M2得電起動。移動至規定位置時，松開SB3、KM3斷電釋放，M2停機。如操作者操作失誤或由于某種原因調至SB3觸頭短路，行進至終端位置時，形成開關SQ2斷開，接觸器KM3斷電釋放，電動機準確停止。

同理，讀者自行分析后退控制、升、降控制。

電動葫蘆的安裝，在對面搶的兩面，用工字鋼架設導軌，在導軌上安裝一個操作吊鉤，然后用按鈕盒在地面上行即可進行上下左右移動控制。它是工廠常用的移動工具之一。
