一客戶的廠子推煤機大修庫內單梁5噸行車，原設計電葫蘆上下、左右、前后動作均為控制開關AK6點動控制，沒有電源總停開關。為嚴把安全關，在去年加裝了總停開關。

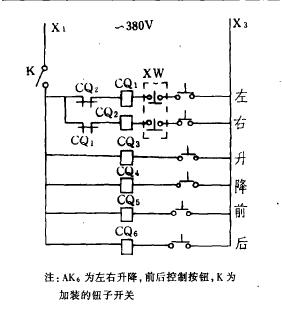

根據控制開關AK6的實際外型尺寸，然后選用一個雙刀雙置鈕子開關（因其體積小、操作簡便、易于固定）將它固定在AK6開關外殼。為達到控制操作電流6A的容量要求，我們在鈕子開關接線上作了一點改進，將兩對接點用短接線并聯，改成單向開關，串聯一對接點，改后接在電葫蘆電源線X1上，接線如圖2所示。當鈕子開關K閉合后，控制開關AK6的操作可上下、左右、前后動作。若斷開鈕子開關K，則電源線X1斷電，行車立即停止。
