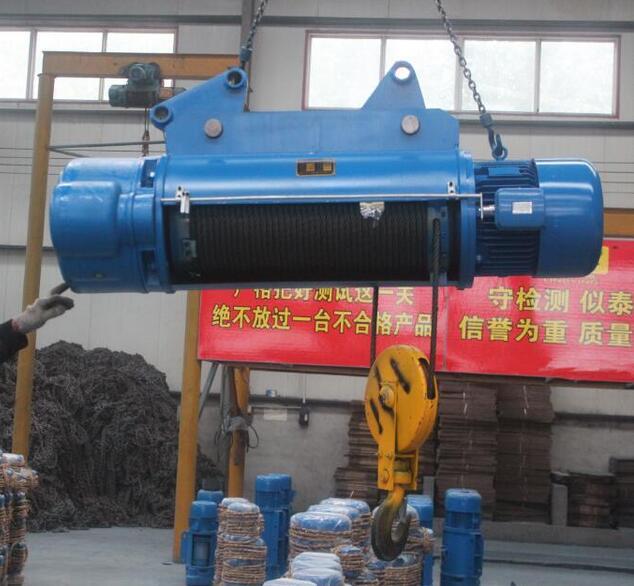

  電動葫蘆的控制線路是由斷路開關、接觸器、變壓器、接線端子排、控制手柄按鈕、熱繼電器、導線、滑線等電器元件組成，在控制線路中須有下列保護措施：

  一、欠壓保護

  當線路電壓下降時，電動機轉矩便要降低，轉速隨之下降，會影響電動機正常運行，電壓嚴重下降時還會損壞電動機，在具有自鎖的控制線路中，當電機運轉時電源電壓降低到已定值，一般低于工作電壓的85%時，接觸器線圈磁通減弱，電磁洗禮不足，動鐵芯釋放，常開輔助觸頭斷開，失去自鎖，同時主觸頭也斷開，電動機停止轉動得到有效保護。

  二、接觸器失電壓保護

  控制線路中的自鎖控制電路，在電源臨時停電又恢復供電時，由于介乎初期的自鎖觸頭已斷開，控制電路不會接通，接觸線圈沒有電流通過，常開觸頭不會閉合，因此電動機不會自行啟動運轉，即可避免意外事故的發生，這種保護稱為失電保護。

  三、過載保護

  電動葫蘆在運行過程中如果長期負載過大或操作頻繁或者短相運行等原因都有可能使電動機的電流超過它的額定值。有時漏電短路開關在這種情況下不會跳閘，這將引起電動機繞組過熱，溫度超允許溫升，使絕緣損壞，影響電動葫蘆的使用壽命，嚴重的甚至燒壞電動機，因此對電動葫蘆需采取過載保護。最常用的是利用熱繼電器進行，熱繼電器的發熱元件串聯在控制電路兩相主電路中，常閉觸頭安裝在控制電路中，由于過載或其他原因，電流超過額定值時，經過一段時間發熱元件受熱彎曲，是串接在控制電路中的常閉觸頭斷開，切斷控制電路，接觸器的線圈斷電，主觸頭斷開，電動機便脫離電源而停轉，起到了過載保護的作用。
