本工程爬架體系規模較大,為降低組裝難度,采用分兩節安裝的方法:先進行底部6m架體組裝,按照裝配順序逐步組裝;然后進行上部架體組裝,從結構轉角處端部開始組裝,在地面將底部架體單元組裝完成再進行吊裝。
3.3.1 地面組裝

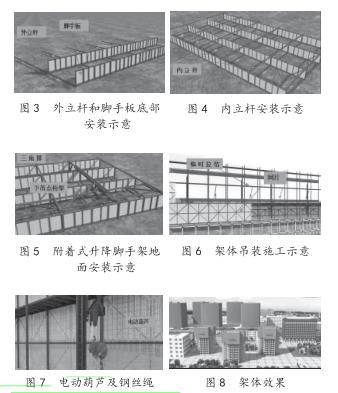

第一步,在平整的地面放置外立桿,沿高度每2.0m安裝腳手板(如圖3所示)。第二步,當腳手板布置完成后,在腳手板的另一端,外立桿相對應的位置布置內立桿(如圖4所示)。
第三步,在內立桿處安裝導軌及水平桁架,用三角撐連接內外立桿并用螺栓固定。在導軌下
節立桿的側面安裝下吊點桁架,完成地面安裝(如圖5所示)。
3.3.2 架體吊裝
用鋼管在架體與結構間做臨時拉結措施,然后用網片密封架體,網片之間采用專用網片連接
件連接,如圖 6 所示。
地面組裝好的架體,通過現場塔吊到搭設好的找平架上,并做好臨時拉結措施,然后進行第
二組架體腳手架與第一組架體對接,安裝外部密封網,本工程的密封網為厚 0.6mm的鋼板,通過專用網片進行連接。吊裝時塔吊工作最大半徑為 60m,R=60m 時起重噸位為3T,吊裝最大架體單元為 9m×0.6m,9m×0.6m 最大架體重量為1109.58kg=1.109T。
3.3.3 接高架體
待第二層主體結構混凝土澆筑完畢后,安裝第一層防墜附墻支座,并使頂撐鎖定器鎖住導軌,
待第三層主體結構混凝土澆筑完畢后,安裝第二層防墜附墻支座,同時吊裝接高架體,對接上下立桿,并做好臨時拉結措施,同理安裝上部架體外部密封網,待第四層主體結構混凝土澆筑完畢后,安裝第三層防墜附墻支座,并使頂撐鎖定器鎖住導軌,在導軌上節立桿的側面,安裝上吊點桁架,安裝重力傳感器和附墻掛件。
當最上層混凝土澆完且強度達到 C15 后方可安裝附墻支座及提升設備。待主體混凝土結構脫模后,從導軌的臨時固定處,將固定導向座移至穿墻螺桿處,接著安裝 M30 的穿墻螺桿,穿墻螺桿的兩側各有一個方墊片和彈簧墊片加雙螺母緊固,墊片不小于 100*100*10(mm),擰緊所有螺母后,兩側外露絲扣不得少于3扣。
3.3.4 安裝升降系統
在架體指定位置懸掛電動葫蘆及鋼絲繩,把鋼絲繩繞過底部滑輪,通過附墻掛件將其固定在
建筑結構上,附墻掛件采用M30的穿墻螺栓固定,位于附墻支座下方。固定電動葫蘆電源線,安裝電動葫蘆及鋼絲繩(如圖7所示)。
3.3.5 安裝控制線路
配電線路安裝需由專業電工依設計標準要求完成。每組架體配置一臺主控箱,每榀主框架配
置一臺分控箱,電纜線沿架體周長設置并在組與線交接處富余8米,以便架體提升時使用
。葫蘆電機型號一致、相序相同,每次提升時爬架葫蘆鏈條預緊,架體提升時分控箱打開,主控箱同時送電,以保證架體同步提升,架體效果見圖8.
3.4爬架體系拆除
本工程爬架體系規模較大,拆除工作量也較大。為保證拆除的安全性,避免破壞影響下次使用,需嚴格遵循從頂部逐步向下拆除的原則,先拆除安全網、鋼網腳手板、擋腳板等;再拆除頂部拉結、立桿、導軌;接著拆除控制箱和電動葫蘆;然后拆除上部上吊點裝置;最后拆除上部附墻支座[9]。當拆到架體最后一步時,可通過塔吊將預拆除部分吊好,拆除架體和結構的連接,通過塔吊將架體放到地面逐步拆除其余部分。
